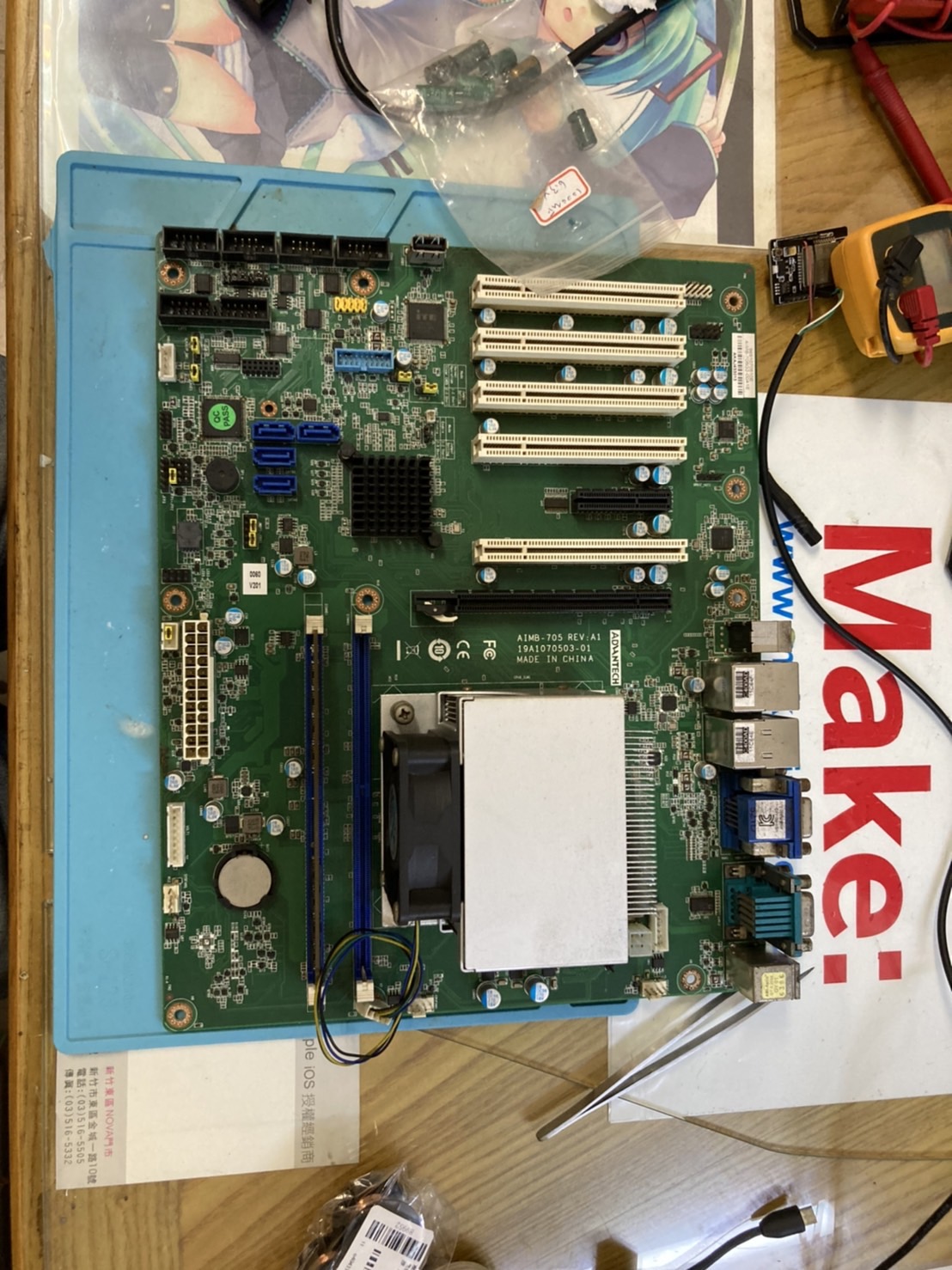

今天公司遇到一個小案子是一片主機板無法開機而且有燒焦的味道還有痕跡，我大約初看了一下感覺應該是可以救看看，於是就跟巫哥借回家研究看看。

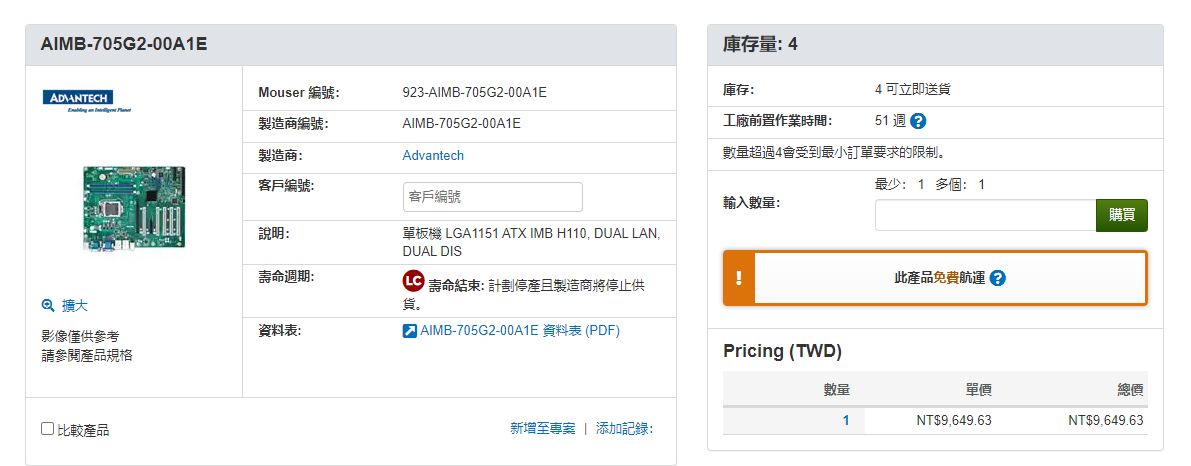

稍微搜尋一下這片竟然要賣快1W塊，只能說工控板 品質、耐久、價格兼具，當然像這些工控板都是維持幾年都不關機的形況去設計的用料也比較特殊貴是正常的。
問題點:

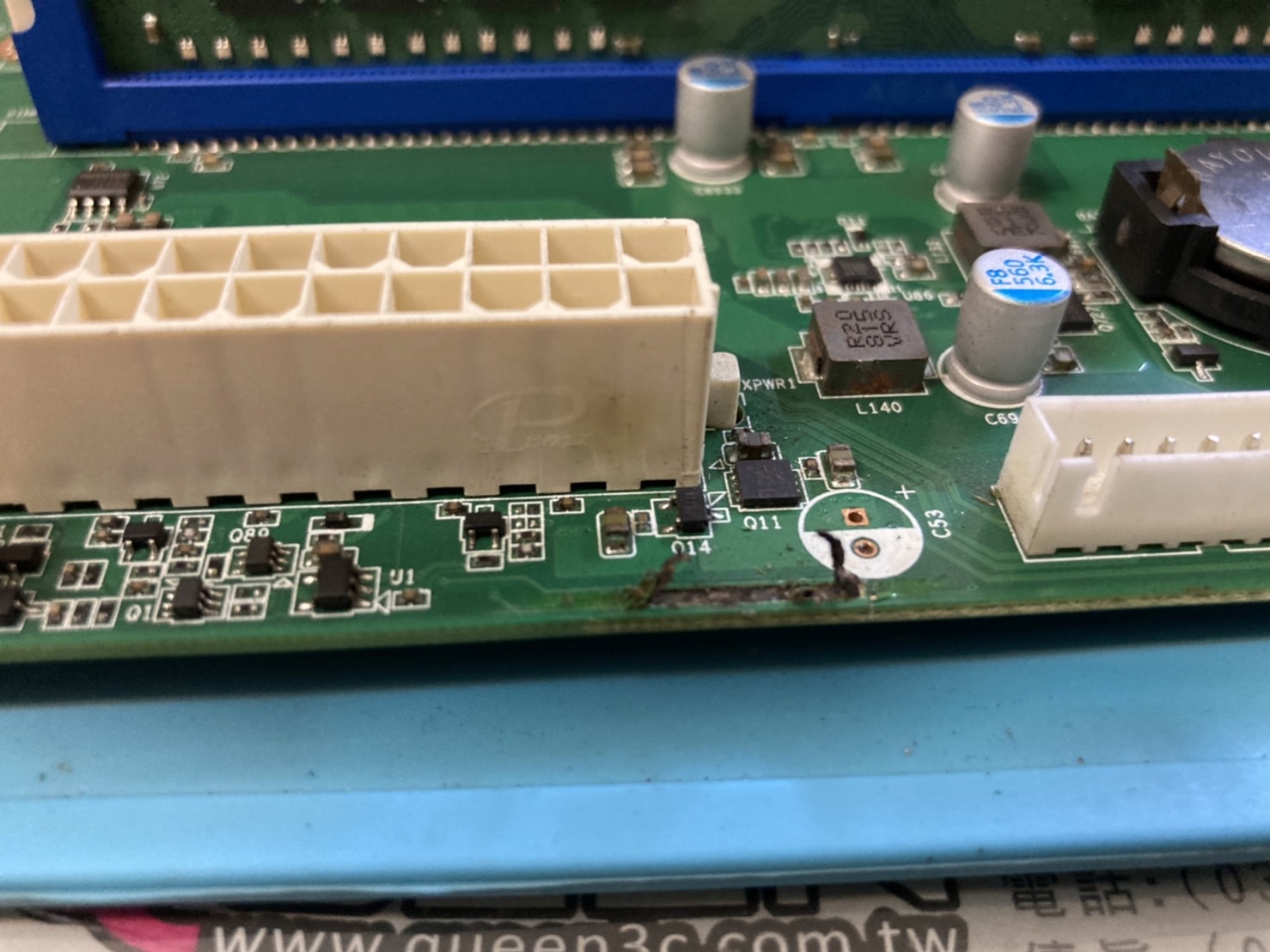

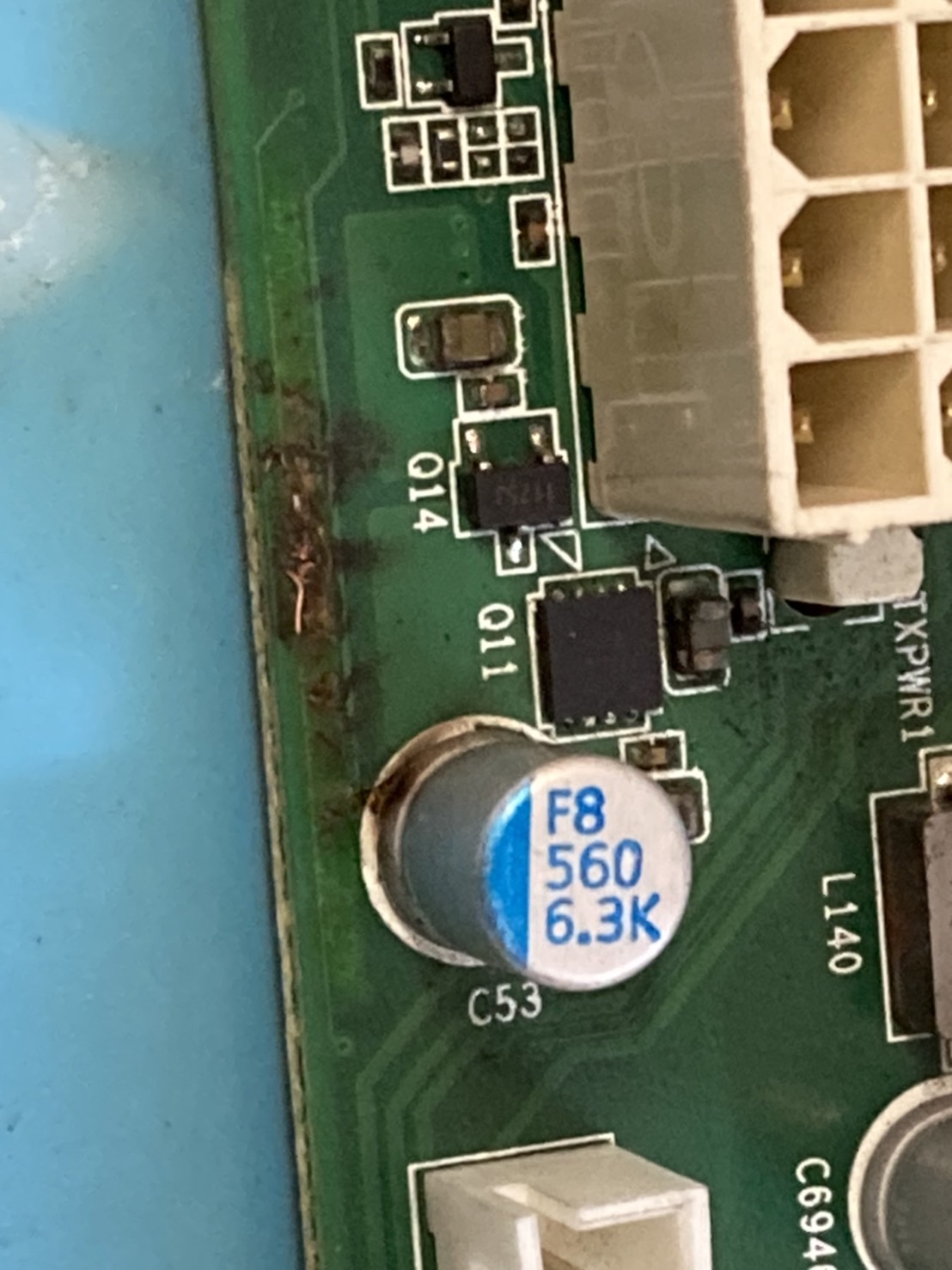

主板 24PIN接口附近有燒焦，通常PCB不會好好的就燒起來，通常在這條回路上電子元件故障導致短路，間接導致PCB版上的線路瞬間電流過大燒毀，其模式就跟燒保險絲一樣超過額定電流時裡面像頭髮的鐵絲就會融斷就會斷路，目前這張板子的情況就是斷路，依照固態電容的方向那條斷路的線就是GND 地線。

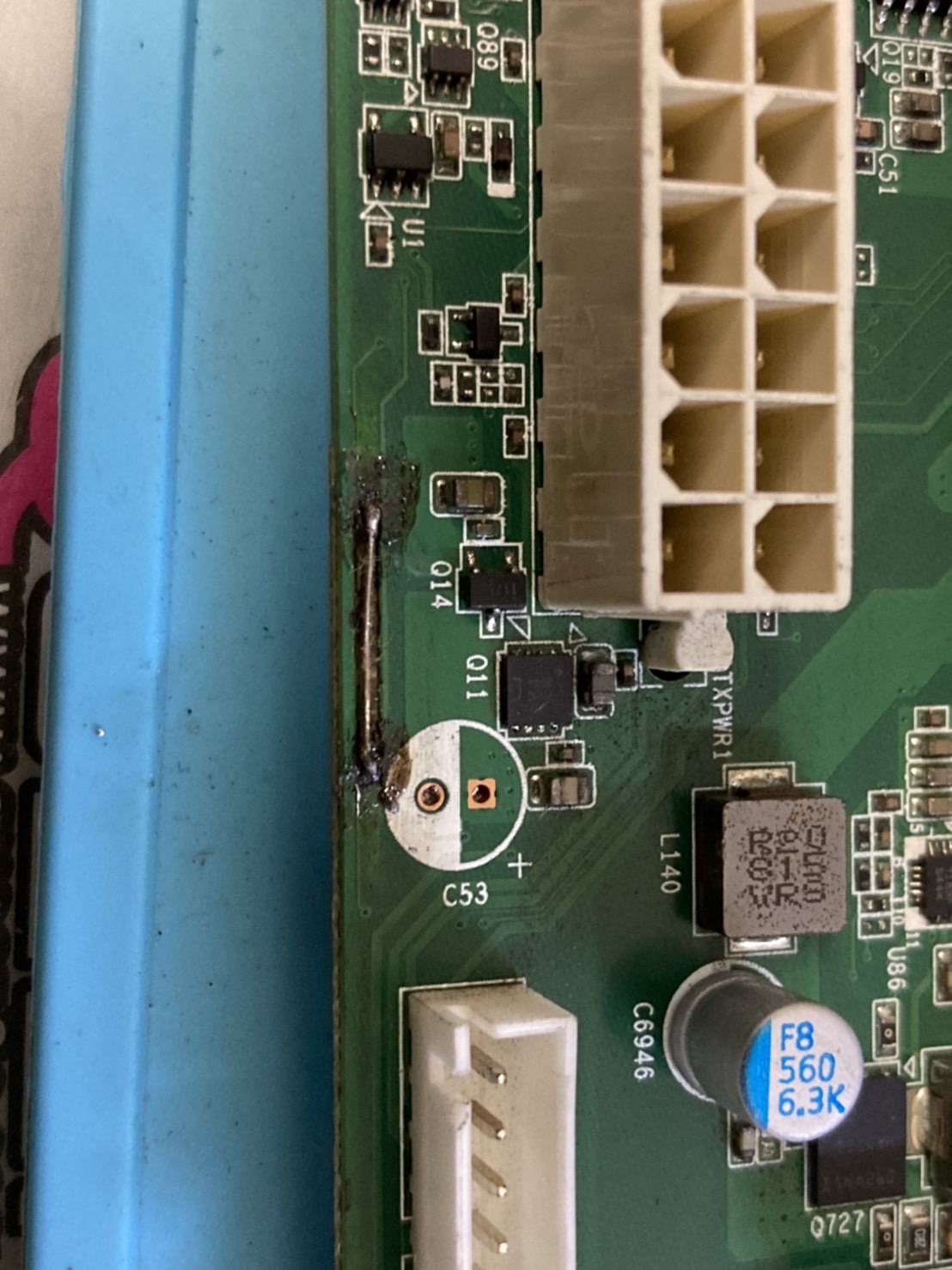

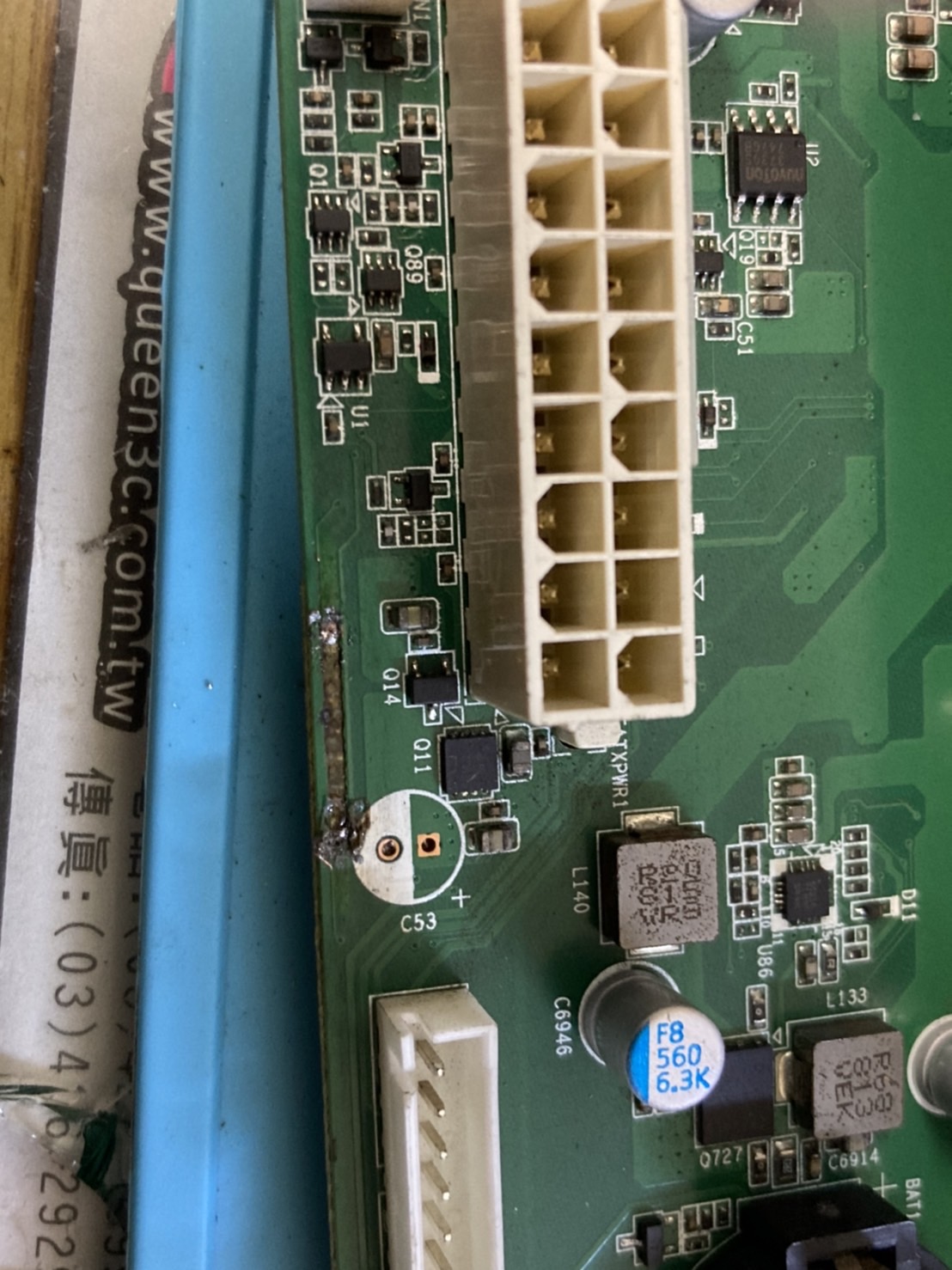

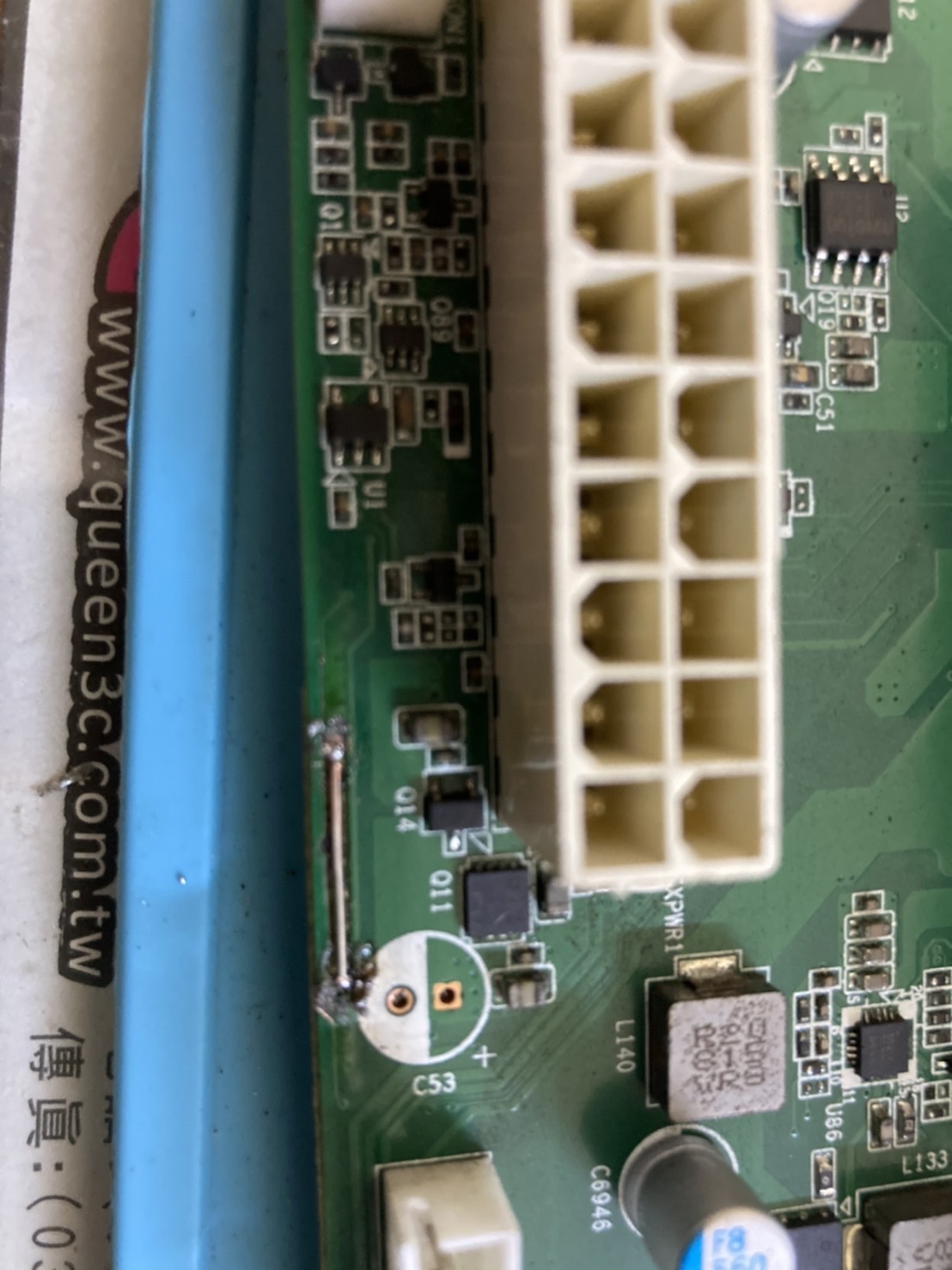

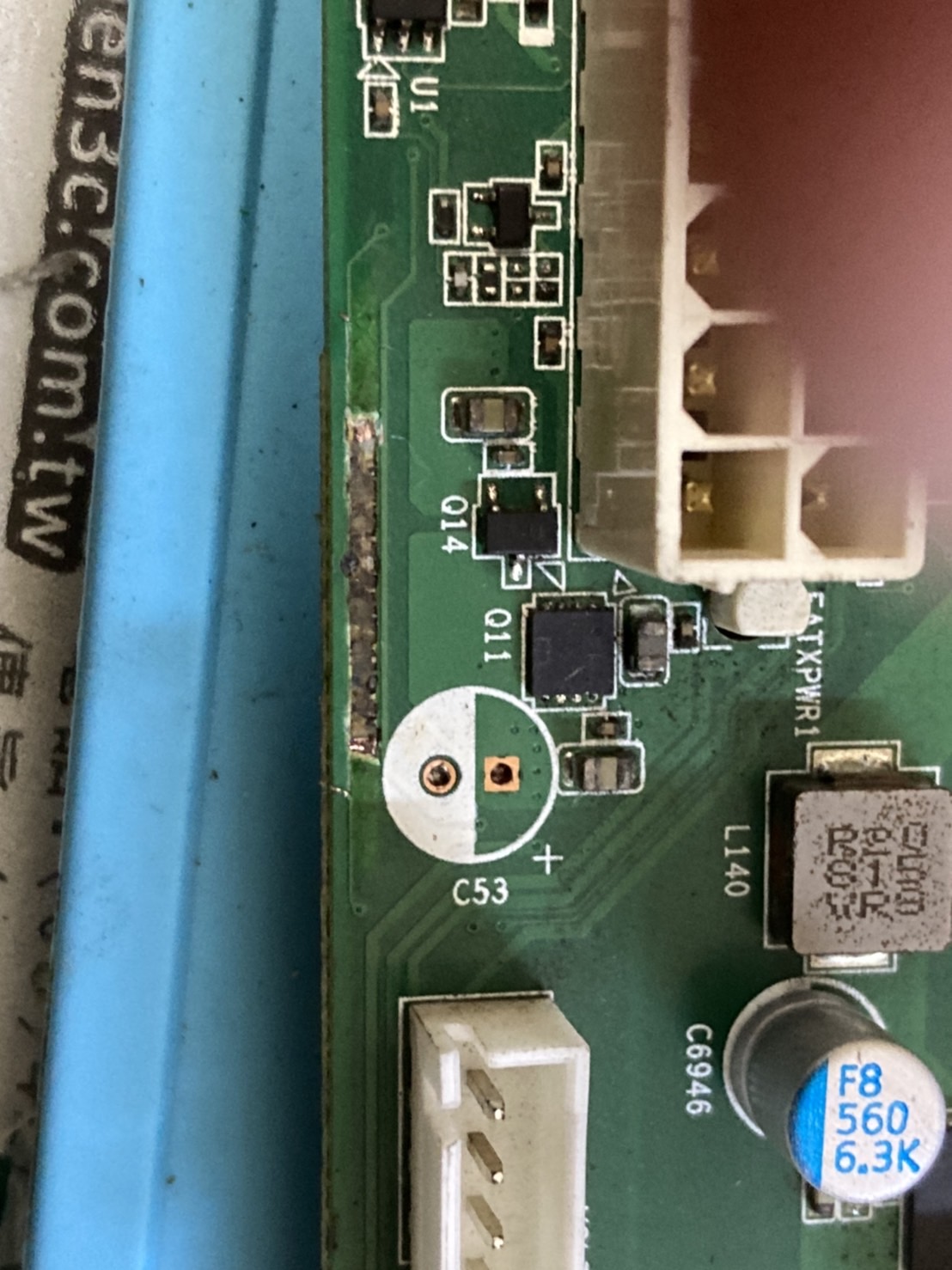

先將C53處的固態電容卸除方便作業，再將斷路的PCB刮開處理直到兩端露出一點銅箔，接著再拿飛線將兩點銲接起來再用熱溶膠保護該點
接下來就是一連串的量測，直到找到SYS_FAN1 4PIN 這裡很詭異 + – 量會一直短路

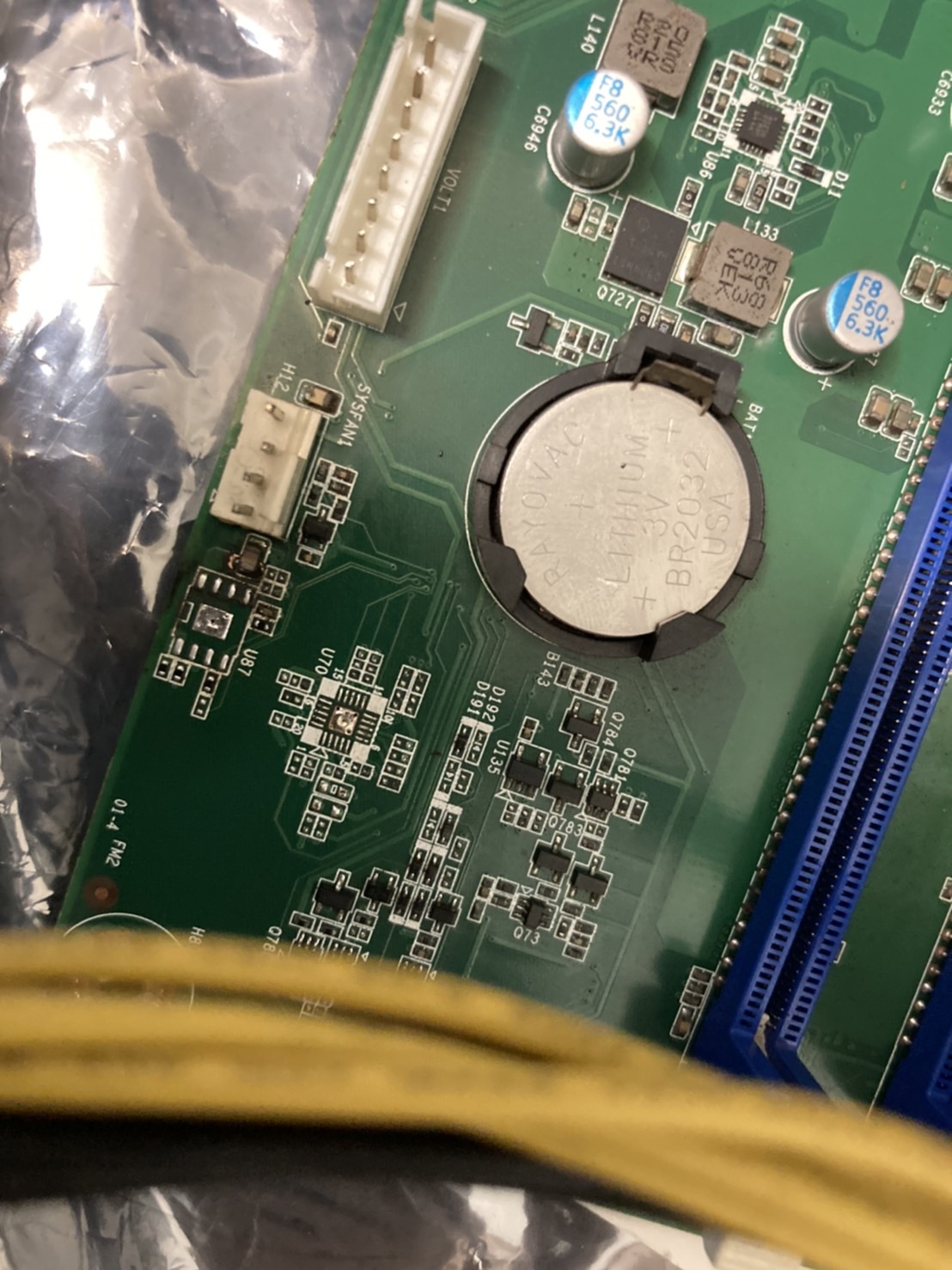

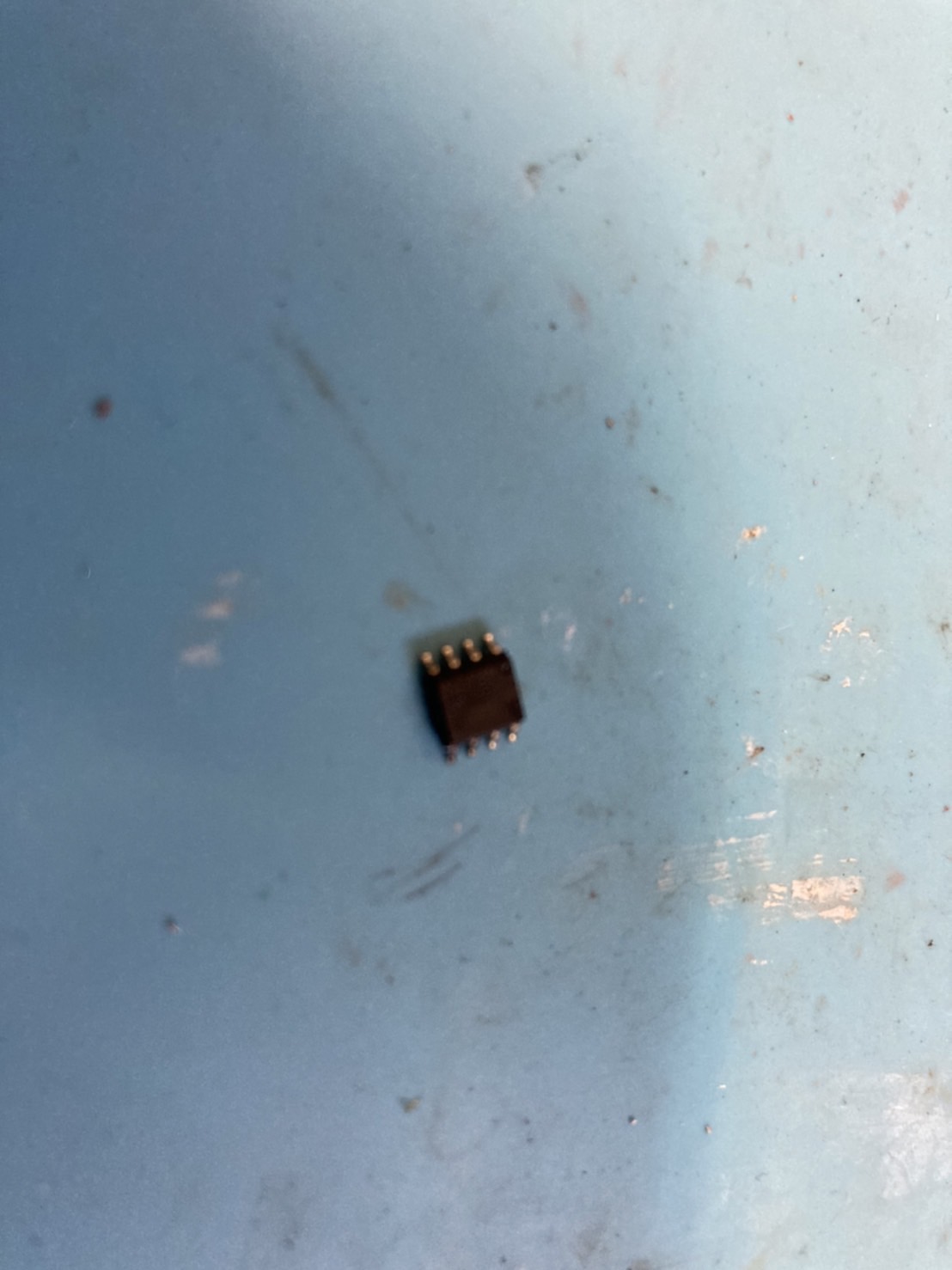

於是我將SYSFAN1連接的U87上的晶片吹下來，後來在網路查這顆是 NUVOTON 3943S 風扇控制的晶片，之後再測量SYSFAN1 PIN腳就正常沒有短路了，由於手邊沒有相關料件所以這地方就沒辦法修復，不過並不會影響實際運作 唯一影響的是SYSFAN1的風扇控制，就告知這組風扇不要接。

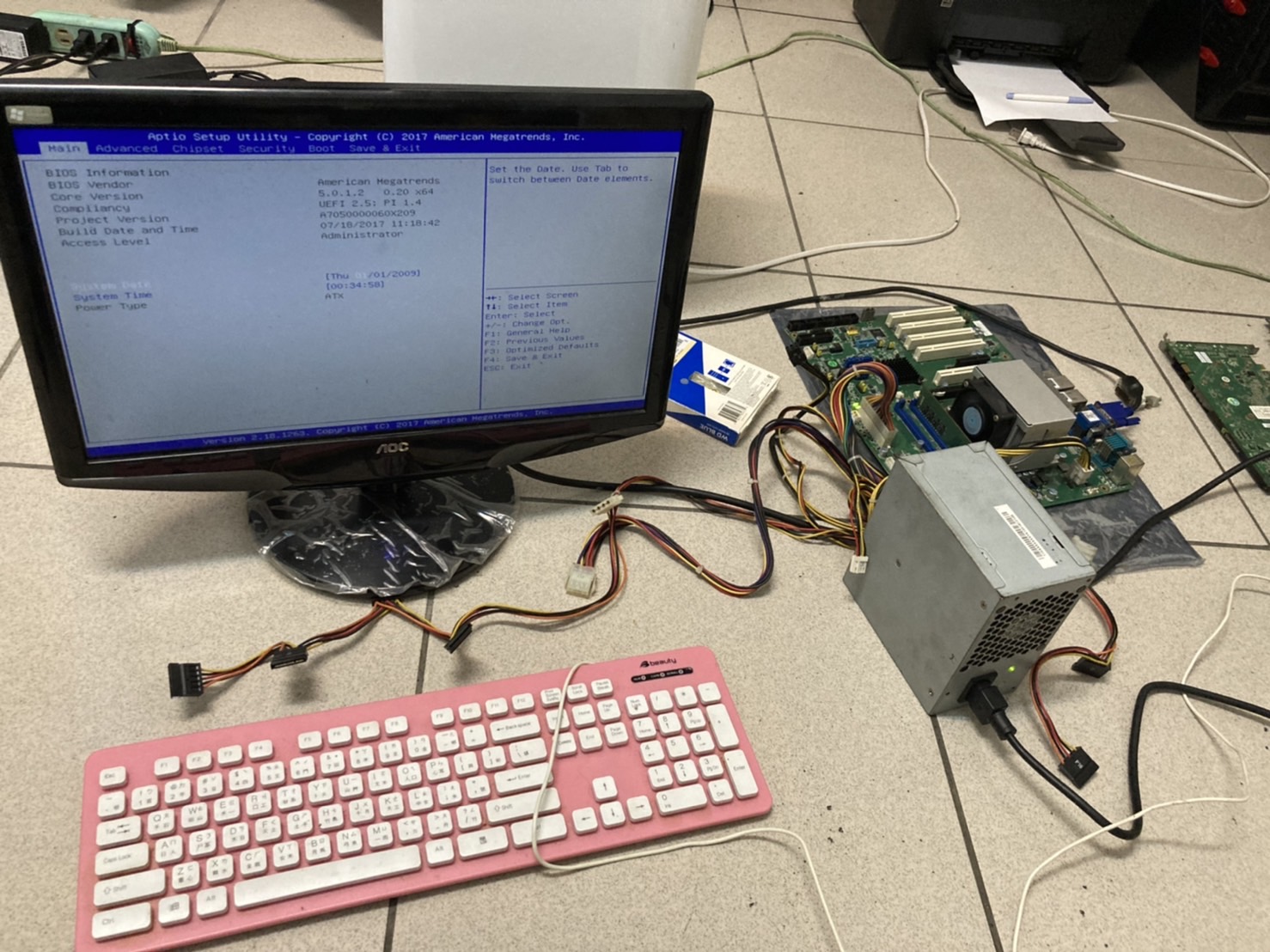

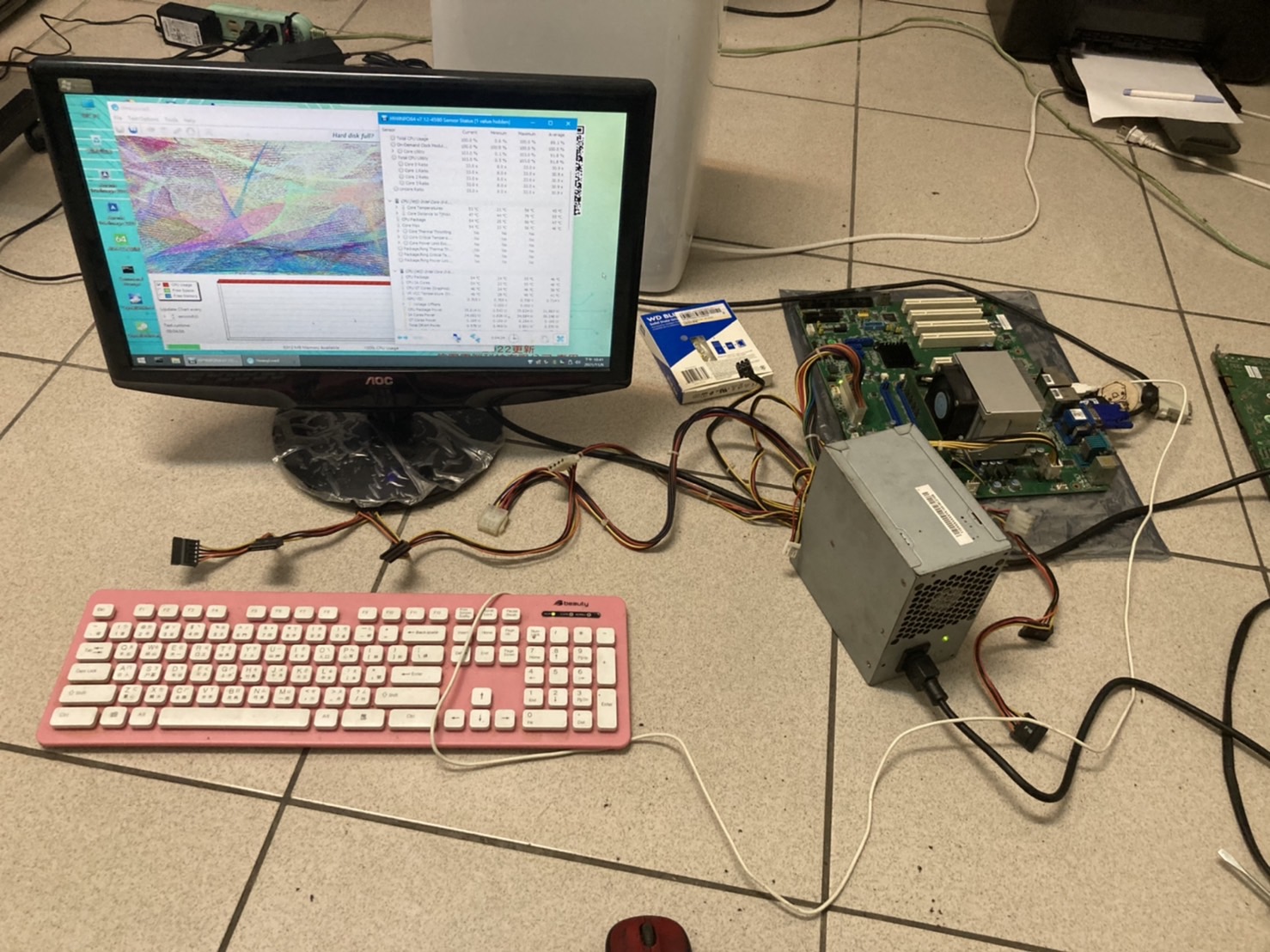

於是抱著忐忑不安的心上電測試，結果可以開機了而且也很順利進入我做的WIN11 PE，燒機一陣子也沒問題，看來可以放心結案囉!，這次維修漏拍很多照片有點覺得殘念不過還是一樣記錄下來，我是阿俊 謝謝觀看。
